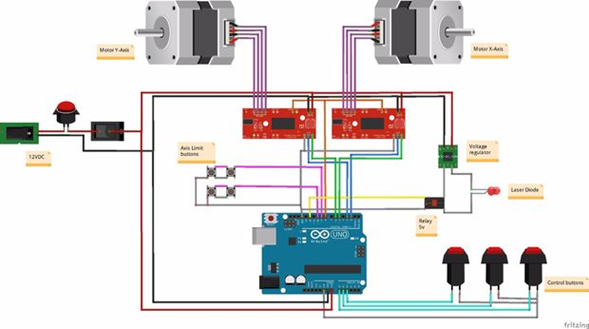

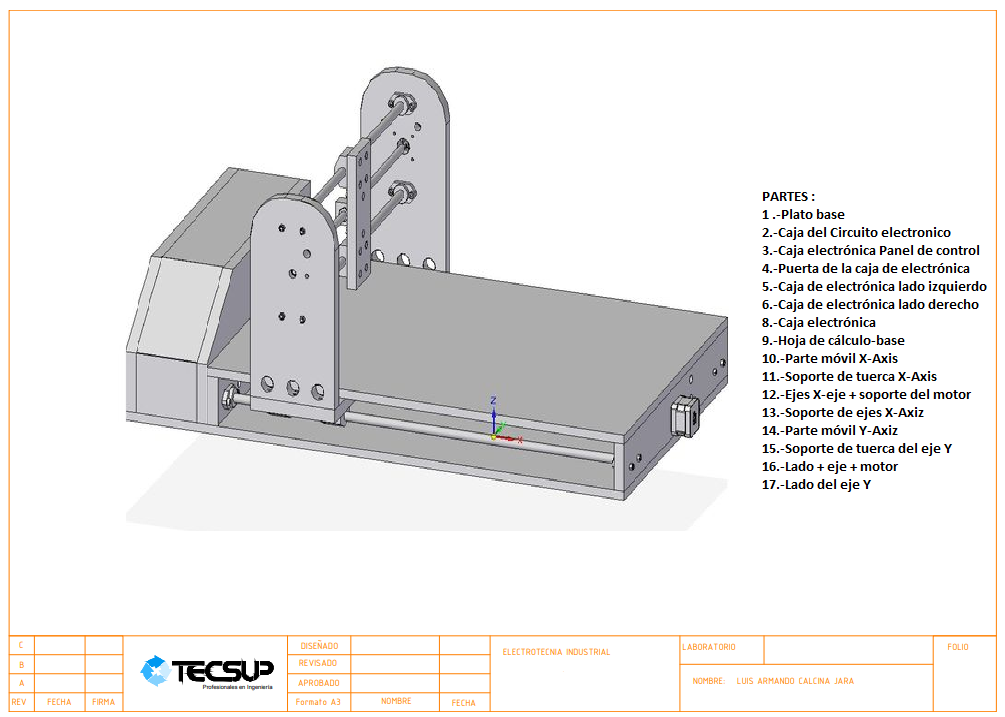

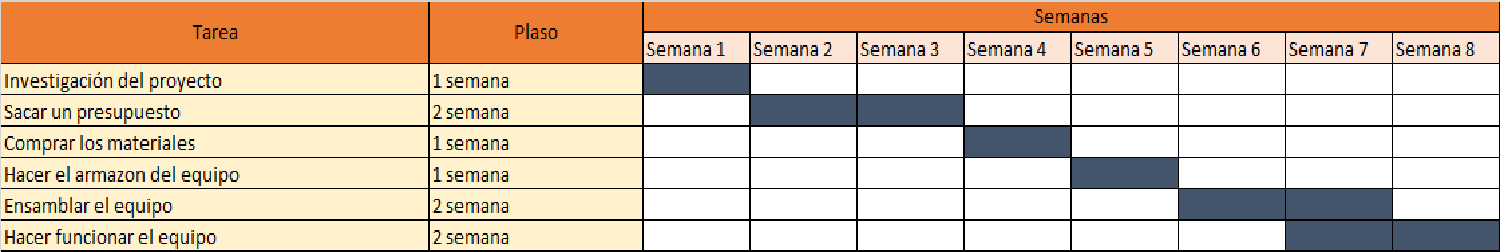

En este documento usted podrá visualizar las configuraciones realizadas tanto en el archivo compatible con la máquina que es CorelDraw así como de la máquina.En primer lugar, conecte todos los tableros, alimentación, relé, láser y botones (Inicio, pausa y stop). Además, utilicé dos ventiladores que obtuve de un ordenador antiguo, estos son necesarios para el enfriamiento del láser y los controladores de motor paso a paso. En segundo lugar, establecer los controladores paso a paso, estos interruptores de dejar que el conductor sabe lo que es la corriente de sus motores y si usas micro pasos. Wtih micro pasos, el controlador divide cada paso en varios pasos (el motor necesita por ejemplo encender cuatro micro pasos tienen el efecto de un paso normal). Decidí no usar micro pasos, porque es un paso normal para mi grabador 0,0075 mm. Controlador de motor paso a paso: El controlador de motor paso a paso, dice algunas cosas raras como at-, EN +, CW-, CW +, CLK - CLK +. Usted puede combinar EN, CW y CLK y conéctelos con un cable a un pin de GND en su arduino. AT + puede ir al pin 8. CW + stans para la dirección y CLK + soportes para pulso de paso. Final de carrera: Estos interruptores Asegúrese de que el grabador deja de funcionar cuando uno de los ejes empuja uno de ellos, esto es para evitar dañar el grabador en caso de que algo va mal. Estos interruptores se utilizan también para encontrar la posición del grabador.
